Volvo 9700 H B12B i Shift

Viesti Kirjoittaja Lahti32 » 09 Helmi 2015 16:45

Aloitetaan tälle uusi ketju, vaikka onkin samanlainen edellisen kanssa.

elikkä vuoden 2004 mallia, iShift laatikolla, n. 0,8milj ajettu keskiovi Volvo.

Homma on ehtinyt edistyä niin että hylsy on tyhjä, keskivessa ulostettu sivuikkunan kautta pihalle ja päältä maalaus aloitettu. Tästä tasataan lattiat keskivessan etureunasta peräseinään saakka ja laitetaan lattialämmitys. Keskivessan tilalle tulee eteinen ja porrasaukko, sekä käyntiovi sisäkautta etutavaratilaan. Portaat uusitaan ja varustetaan led nauhoilla.

keskioven ja takapyörien välissä on lämmin kuskin makuutila joka muovautuu tekniseksi tilaksi. Sinne sijoittuu 700 litran septitankki, 300 litran käyttövesitankit ja varaaja. Akustolle on oma potero tavaratilan peräseinää vasten ja ilmalämpöpumppu asutetaan omaan mökkiin, sille tehdään kylkipeltiin puhallusritilä ja pohjaan imukanava.

Tästä tulee laitakäytävämalli, jossa vanhemmille on oma 200x160 huone ja takaosassa viimeisenä kunnon kylppäri ja vessa. Eteen tehdään turvavöillä varustetut vuodesohvat jotka muodostavat autosta kaksipäätyisen, kuskin taakse tehdään taiteoviseinä joka sulkee kylmän ohjaamon erilleen.

Parin viikon päästä laitan kuvia kunhan saadaan nämä ryskähommat ensin tehtyä...
Valmistuneita Volvo B58 Lahti 32 13m 1979, Chevrolet Express Van 1997, Volvo 9700H 13m 2002, Volvo 9700H 12m 2004, Volvo 9700H 13m 2006, Volvo 9700HD 12m 2008, Volvo 9700H 14m 2011, Volvo. 9700H 15m 2008 (kesken)

Avatar
neppi
Vapaaherra
Viestit: 2696
Liittynyt: 09 Elo 2011 14:16
Truck: Hino Blue Ribbon -91
Location: Tauranga, NZ

Re: Volvo 9700 H B12B i Shift

Viesti Kirjoittaja neppi » 09 Helmi 2015 20:55

No jo siellä tapahtuu!!!

Avatar
pelti
Kansleri
Viestit: 1158
Liittynyt: 07 Heinä 2013 22:16
Truck: Neoplan N214 SHD
Location: vantaa
Viesti:

Re: Volvo 9700 H B12B i Shift

Viesti Kirjoittaja pelti » 09 Helmi 2015 22:34

Keppi kato se on lama ny. Näkisit Veskun kun on nousukausi :)
peltiliiteri.com

Avatar
kulkuri
Kansleri
Viestit: 1279
Liittynyt: 06 Maalis 2011 02:46
Location: etelästä lähtenyt ...matkalla pohjoiseen

Re: Volvo 9700 H B12B i Shift

Viesti Kirjoittaja kulkuri » 09 Helmi 2015 23:18

Entäs nuorena :shock:

Avatar
Lahti32
Vapaaherra
Viestit: 4095
Liittynyt: 03 Helmi 2005 09:05
Truck: Jäämeri Express
Location: Lumijoki

Re: Volvo 9700 H B12B i Shift

Viesti Kirjoittaja Lahti32 » 02 Maalis 2015 08:58

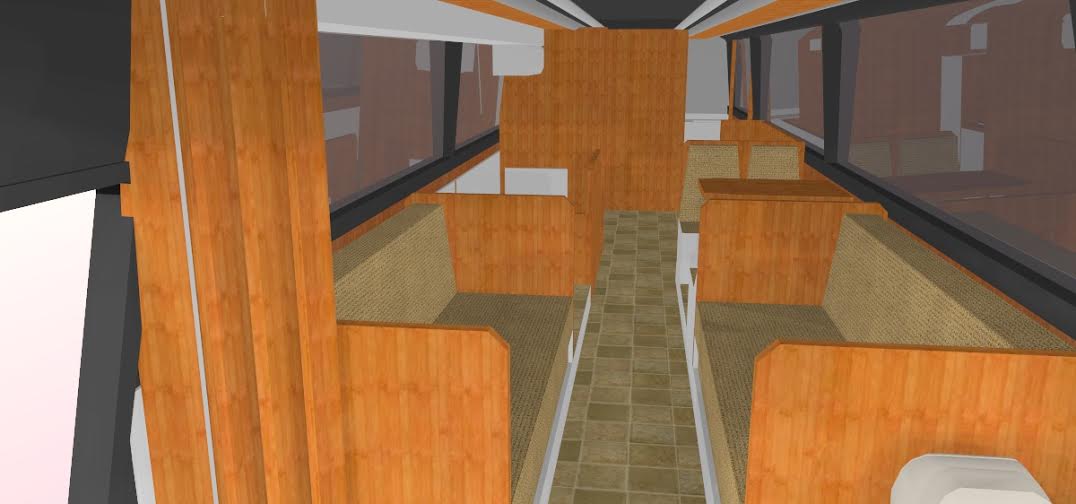

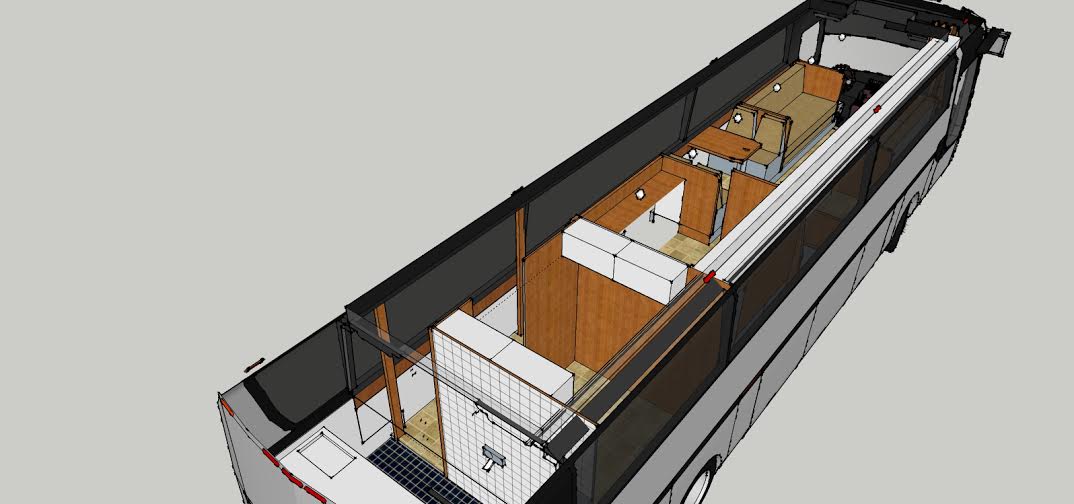

Lattiat olisi levytetty ja bussi päältä maalattu. Tässä pari projektikuvaa ja alustava hahmotelma sisätilojen järjestyksestä.
Liitteet

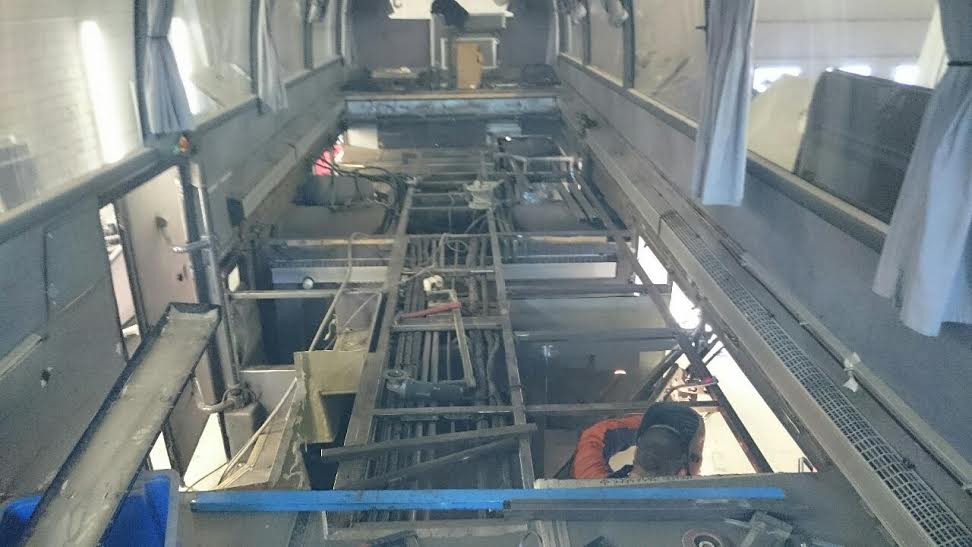

lattiarungon teko.jpg
lattiarungon teko.jpg (53.86 KiB) Katsottu 12782 kertaa

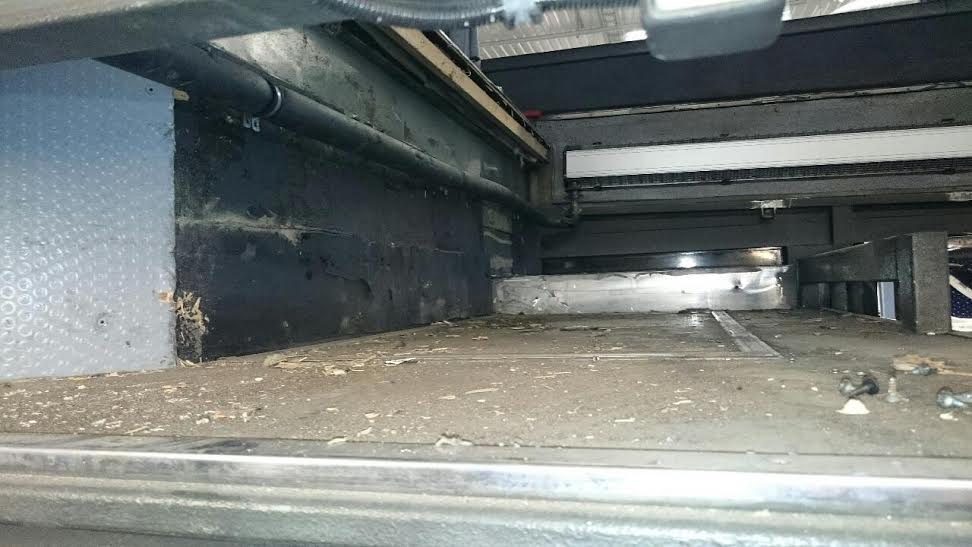

ilmakanavan poisto.jpg
ilmakanavan poisto.jpg (42.72 KiB) Katsottu 12782 kertaa
Valmistuneita Volvo B58 Lahti 32 13m 1979, Chevrolet Express Van 1997, Volvo 9700H 13m 2002, Volvo 9700H 12m 2004, Volvo 9700H 13m 2006, Volvo 9700HD 12m 2008, Volvo 9700H 14m 2011, Volvo. 9700H 15m 2008 (kesken)

Avatar
kulkuri
Kansleri
Viestit: 1279
Liittynyt: 06 Maalis 2011 02:46
Location: etelästä lähtenyt ...matkalla pohjoiseen

Re: Volvo 9700 H B12B i Shift

Viesti Kirjoittaja kulkuri » 02 Maalis 2015 12:12

näitähän tulee kun liukuhihnalta :D

Avatar
Bussiton
Vapaaherra
Viestit: 2396
Liittynyt: 18 Loka 2005 09:54
Location: Jokela
Member id: 015
Paikkakunta: Jokela

Re: Volvo 9700 H B12B i Shift

Viesti Kirjoittaja Bussiton » 02 Maalis 2015 12:38

Hyvin näyttää edistyvän, tuleeko pysymään bussina ?
Volvo B10M(THD101GD)/Ajokki Royal-90, Scania K113/Carrus Star 602-95

Avatar
Rosvolinna
Vapaaherra
Viestit: 3057
Liittynyt: 10 Marras 2007 15:29
Truck: B10M Berkhof -87
Location: Vihti

Re: Volvo 9700 H B12B i Shift

Viesti Kirjoittaja Rosvolinna » 02 Maalis 2015 13:56

Sehän on melkein vaimis.

Etuosaan tulee näköjään monesta keikkabussista tuttu "Battle-sofa". Eli siinä voi vastakkaiselta puolelta potkia nilkkoihin basistinretaletta, kun se raukka yrittää pelata luurilla naamakirjaa.

Mielestäni tuo bussin leveys ei oikein riitä rahteen vastakkaiseen sohvaan.
Kaikki tulee avata kantapään kautta

Avatar
Lahti32
Vapaaherra
Viestit: 4095
Liittynyt: 03 Helmi 2005 09:05
Truck: Jäämeri Express
Location: Lumijoki

Re: Volvo 9700 H B12B i Shift

Viesti Kirjoittaja Lahti32 » 02 Maalis 2015 18:20

Sohvat on Sotkan Maximus mallia jotka verhoillaan aidolla nahalla, asennetaan niihin turvavyöt ja vuodelaatikon sisään tulee vöille teräsrunko joka kiinnittyy istuinkiskoon ja seinään. Vöiden lukkopuolellekin tulee rulla siten että sohvat saa kaadettua vastakkaisiksi sängyiksi.

Näistä sohvista saa hyvät punkat ja penkit. Oon laittanut niitä kolmeen autoon ja tilaa on ollut järkevässä käytössä.

Bussiksi jää, tietenkin. 420hv automaatti haluaa mennä satasta. Mitä sitä menoa hidastamaan ja veroja maksamaan.
Valmistuneita Volvo B58 Lahti 32 13m 1979, Chevrolet Express Van 1997, Volvo 9700H 13m 2002, Volvo 9700H 12m 2004, Volvo 9700H 13m 2006, Volvo 9700HD 12m 2008, Volvo 9700H 14m 2011, Volvo. 9700H 15m 2008 (kesken)

Avatar
Rosvolinna
Vapaaherra
Viestit: 3057
Liittynyt: 10 Marras 2007 15:29
Truck: B10M Berkhof -87
Location: Vihti

Re: Volvo 9700 H B12B i Shift

Viesti Kirjoittaja Rosvolinna » 02 Maalis 2015 20:46

Juu, mulla on Röllissä yksi nahkaisohva ja sen leveys on muutamaa senttiä vajaa keskikäytävään. Mietin vain jääkö jalkatila ahtaaksi.

On tuossa yksi vuodesohvan ranka odottamassa jatkojalostusta. Sen voisi integroida nykyiseen nahkasohvaan, niin saisi parivierasvuoteen matkustamoon. Nyt mahtuu yksi vieras ja loput saavat luvan telttailla.

Hyvin näytää lattiantasaaminen edistyvän.
Kaikki tulee avata kantapään kautta

Avatar
VANHOOL
Rattiamiraali
Viestit: 272
Liittynyt: 10 Kesä 2007 02:46
Truck: Scania/Superstar
Location: Teuva
Member id: 053
Viesti:

Re: Volvo 9700 H B12B i Shift

Viesti Kirjoittaja VANHOOL » 02 Maalis 2015 22:18

Eikö noihin sohviin ole turha laittaa vöitä, kun ei voi ajon aikana käyttää tuon ikäisessä linja-autossa, vai onko jopa sohville haettu hyväksynnät ja tyypitykset?
Kulkurit löytyy tosta osoitteesta:
http://www.ukkonenoy.com

Avatar
Lahti32
Vapaaherra
Viestit: 4095
Liittynyt: 03 Helmi 2005 09:05
Truck: Jäämeri Express
Location: Lumijoki

Re: Volvo 9700 H B12B i Shift

Viesti Kirjoittaja Lahti32 » 02 Maalis 2015 22:27

Nämä tyypitykset ei koske kokoontaitettavia, selkä seinäänpäin olevia penkkejä alle 2006 mallisissa busseissa.
Valmistuneita Volvo B58 Lahti 32 13m 1979, Chevrolet Express Van 1997, Volvo 9700H 13m 2002, Volvo 9700H 12m 2004, Volvo 9700H 13m 2006, Volvo 9700HD 12m 2008, Volvo 9700H 14m 2011, Volvo. 9700H 15m 2008 (kesken)

Avatar
VANHOOL
Rattiamiraali
Viestit: 272
Liittynyt: 10 Kesä 2007 02:46
Truck: Scania/Superstar
Location: Teuva
Member id: 053
Viesti:

Re: Volvo 9700 H B12B i Shift

Viesti Kirjoittaja VANHOOL » 02 Maalis 2015 22:32

Onko näin? Tää on annettu ainakin sellasta tietoa että 10/-99 jälkeen olevat autot ja niissä olevat istuimet ja niiden kiinnitys pisteet täytyy olla tyyppihyväksyttyjä samoin kun turvavöiden osalta. Ainakin 100 km/h autoissa.
Kulkurit löytyy tosta osoitteesta:
http://www.ukkonenoy.com

Avatar
Lahti32
Vapaaherra
Viestit: 4095
Liittynyt: 03 Helmi 2005 09:05
Truck: Jäämeri Express
Location: Lumijoki

Re: Volvo 9700 H B12B i Shift

Viesti Kirjoittaja Lahti32 » 02 Maalis 2015 22:50

Niin pitää mutta ei seinälle suunnatuissa eikä kokoontaitettavissa. Luulenpa ettei tästä rakennu ongelmia.
Valmistuneita Volvo B58 Lahti 32 13m 1979, Chevrolet Express Van 1997, Volvo 9700H 13m 2002, Volvo 9700H 12m 2004, Volvo 9700H 13m 2006, Volvo 9700HD 12m 2008, Volvo 9700H 14m 2011, Volvo. 9700H 15m 2008 (kesken)

Avatar
VANHOOL
Rattiamiraali
Viestit: 272
Liittynyt: 10 Kesä 2007 02:46
Truck: Scania/Superstar
Location: Teuva
Member id: 053
Viesti:

Re: Volvo 9700 H B12B i Shift

Viesti Kirjoittaja VANHOOL » 02 Maalis 2015 23:11

Tuohan ratkaisee monta ongelmaa itselläkin jos näin on. Pitää huomenna vielä varmistaa trafilta vai mistä tuollainen tieto?
Kulkurit löytyy tosta osoitteesta:
http://www.ukkonenoy.com

Avatar
Lahti32
Vapaaherra
Viestit: 4095
Liittynyt: 03 Helmi 2005 09:05
Truck: Jäämeri Express
Location: Lumijoki

Re: Volvo 9700 H B12B i Shift

Viesti Kirjoittaja Lahti32 » 02 Maalis 2015 23:45

Tuollahan se lukee:

https://www.finlex.fi/fi/laki/ajantasa/2002/20021248

kohta 43a

43a Ei koske kokoontaitettavia eikä sivuttaissuuntaisia tai taaksepäin suunnattuja istuimia uuden ajoneuvotyypin osalta 19.10.2006 saakka ja ensi kertaa käyttöön otettavan ajoneuvon osalta 19.10.2007 saakka.
Valmistuneita Volvo B58 Lahti 32 13m 1979, Chevrolet Express Van 1997, Volvo 9700H 13m 2002, Volvo 9700H 12m 2004, Volvo 9700H 13m 2006, Volvo 9700HD 12m 2008, Volvo 9700H 14m 2011, Volvo. 9700H 15m 2008 (kesken)

Avatar
Lahti32
Vapaaherra
Viestit: 4095
Liittynyt: 03 Helmi 2005 09:05
Truck: Jäämeri Express
Location: Lumijoki

Re: Volvo 9700 H B12B i Shift

Viesti Kirjoittaja Lahti32 » 09 Maalis 2015 13:37

Ajattelin kokeilla onko mitä eroa tavallisen 220Ah lyijyakun ja 250Ah AGM akun välillä. Hain kuusi kappaletta Woima 250Ah AGM akkuja ja laitan ne tähän projektiin. Lataus hoidetaan MPPT yhdistelmäinvertterillä, 900W aurinkopaneeleilla ja 30A ylläpitolaturilla, auton laturin lisäksi.
Hintaero oli kuitenkin huima. Kuuden AGM.n hinnalla olisi saanut yhdeksän tavallista. Ne alkaa jo olla liikaa, ainakin painonsa puolesta, 700kg pelkkiä pattereita.
Valmistuneita Volvo B58 Lahti 32 13m 1979, Chevrolet Express Van 1997, Volvo 9700H 13m 2002, Volvo 9700H 12m 2004, Volvo 9700H 13m 2006, Volvo 9700HD 12m 2008, Volvo 9700H 14m 2011, Volvo. 9700H 15m 2008 (kesken)

Avatar
kulkuri
Kansleri
Viestit: 1279
Liittynyt: 06 Maalis 2011 02:46
Location: etelästä lähtenyt ...matkalla pohjoiseen

Re: Volvo 9700 H B12B i Shift

Viesti Kirjoittaja kulkuri » 09 Maalis 2015 23:12

Paljonko painaa kappaleelta ?

Avatar
only4pro
Vapaaherra
Viestit: 1825
Liittynyt: 01 Heinä 2007 19:03
Truck: Volvo B58 Falcon 430
Location: Loviisa

Re: Volvo 9700 H B12B i Shift

Viesti Kirjoittaja only4pro » 10 Maalis 2015 09:57

kulkuri kirjoitti:Paljonko painaa kappaleelta ?

Koodi: Valitse kaikki

Tekniset tiedot
Pituus: 513mm
Leveys: 276mm
Korkeus: 242mm
Paino: 60kg
12V / 250Ah/C100 220Ah/C20 185Ah/C5
Tilausajot luotettavasti ja nykyaikaisella kalustolla.

www.charternyholm.fi

Avatar
Lahti32
Vapaaherra
Viestit: 4095
Liittynyt: 03 Helmi 2005 09:05
Truck: Jäämeri Express
Location: Lumijoki

Re: Volvo 9700 H B12B i Shift

Viesti Kirjoittaja Lahti32 » 10 Maalis 2015 21:03

Lattialuukkujen tarpeellisuus? Tähän koriin on tehty reippaasti lattialuukkuja. Nämä luukuthan vaikeuttaa sisätilojen suunnittelua ja esmes lattialämmityksen ja suihkun lattian tekemistä. Tein juuri ison päätöksen vaihtaa takaosan pesuhuoneen ja makuuhuoneen paikkaa. No suihkutilan kohdalle sattuu tyhmästi luukku jonka alla on yksi ilmasäiliö ja taka-akseli. Makuuhuoneen alle kaksi luukkua joiden alla on kone ja laatikko. Toinen jää vielä vähän väliseinän alle. On yhtäkuin pitää varmaan muuttaa levytystä vielä ja pienentää luukkuja. Kaatuuko maailma jos taka-akselin kohdalla ei ole luukkua yläkautta. En tiä. Huomenna lisää... Katto vuotaa, vissiin vuotaa kaikissa busseissa. Ilmastointilaitteen etupuolelta jostain.
Valmistuneita Volvo B58 Lahti 32 13m 1979, Chevrolet Express Van 1997, Volvo 9700H 13m 2002, Volvo 9700H 12m 2004, Volvo 9700H 13m 2006, Volvo 9700HD 12m 2008, Volvo 9700H 14m 2011, Volvo. 9700H 15m 2008 (kesken)

Avatar
only4pro
Vapaaherra
Viestit: 1825
Liittynyt: 01 Heinä 2007 19:03
Truck: Volvo B58 Falcon 430
Location: Loviisa

Re: Volvo 9700 H B12B i Shift

Viesti Kirjoittaja only4pro » 10 Maalis 2015 23:54

Olisko se startti moottoria jota pääsee siitä yhdestä luukusta kattelemaan?
Tilausajot luotettavasti ja nykyaikaisella kalustolla.

www.charternyholm.fi

esaheikki
Rattimajuri
Viestit: 211
Liittynyt: 09 Heinä 2013 13:37
Location: Taivalkoski

Re: Volvo 9700 H B12B i Shift

Viesti Kirjoittaja esaheikki » 11 Maalis 2015 13:04

Päivää. Nämä luukut on sitä varte joita ei toivottavasti tarvi,aukastaan sitte kun on jotain ongelmia.Minä jätin takimmaiset luukut näkösälle jäävät parisängyn alle.Etummaisten jotka on moottorin ja vaihelaatikonkohalla tein lattialämmityksen sellaiseen elementtiin jonka saranoin takapäästä kyllähän putket sen verran sujuu .

Esa Ä

Avatar
kulkuri
Kansleri
Viestit: 1279
Liittynyt: 06 Maalis 2011 02:46
Location: etelästä lähtenyt ...matkalla pohjoiseen

Re: Volvo 9700 H B12B i Shift

Viesti Kirjoittaja kulkuri » 12 Maalis 2015 01:26

tänään suihkussa ollessani aloin miettiä veden kulutusta :roll:
jos on raikas, harmaa ja musta säiliö niin eikö kannattaisi ottaa harmaasta wc huuhtelu vesi :?

Avatar
Rosvolinna
Vapaaherra
Viestit: 3057
Liittynyt: 10 Marras 2007 15:29
Truck: B10M Berkhof -87
Location: Vihti

Re: Volvo 9700 H B12B i Shift

Viesti Kirjoittaja Rosvolinna » 12 Maalis 2015 07:13

Kesäkuumalla tuo harmaavesi alkaa haisemaan melko nopeaan. Ainakin, jos siinä on keittiön jätevesiä. Joka reissun jälkeen pitää tyhjentää tuo Röllin harmaavesitonkka ja nakata pohjalle korkillinen klooria.
Kaikki tulee avata kantapään kautta

Avatar
only4pro
Vapaaherra
Viestit: 1825
Liittynyt: 01 Heinä 2007 19:03
Truck: Volvo B58 Falcon 430
Location: Loviisa

Re: Volvo 9700 H B12B i Shift

Viesti Kirjoittaja only4pro » 12 Maalis 2015 11:55

Rosvolinna kirjoitti:Kesäkuumalla tuo harmaavesi alkaa haisemaan melko nopeaan. Ainakin, jos siinä on keittiön jätevesiä. Joka reissun jälkeen pitää tyhjentää tuo Röllin harmaavesitonkka ja nakata pohjalle korkillinen klooria.
mitäs jos sinne harmaavesisäiliöön myös kippaisi tätä thetfordin kemiallisen WC:n ainetta? löytyy sekä juoksevana että tabletteina, motonetistä olen omani ostanut, olisko 10€ per litra ja sitä menee 60ml per tilavuus-L

edit: thetfordilla kaikenlaisia nesteitä: http://www.motonet.fi/fi/haku?q=thetford
